Interfaz Apogee Symphony I/O Mk II | Dante + HD + TB3

Conversión AD/DA de Nivel Insignia

Por lo general, la conversión de audio introduce sutiles coloraciones o artefactos de fase que comprometen el campo estéreo. Para solucionar esto de raíz, la marca equipó este chasis con su tecnología de conversión insignia de última generación, maximizando el rendimiento de los chips ESS Sabre32.

En consecuencia, el ingeniero obtiene un rango dinámico expansivo, una distorsión armónica increíblemente baja y una imagen estéreo de precisión quirúrgica. Asimismo, su arquitectura garantiza que la señal analógica se capture y se reproduzca con absoluta transparencia, permitiendo escuchar cada detalle transitorio de la mezcla.

Conectividad Trifásica: Dante, HD y Thunderbolt 3

A diferencia de las interfaces limitadas a un solo protocolo, esta configuración específica opera como un puente universal de audio. Específicamente, incorpora puertos Mini-DigiLink para conectarse directamente a sistemas Pro Tools HDX o HD Native. Además, integra un puerto Ethernet nativo para enviar y recibir canales a través de una red Dante.

Por consiguiente, el equipo permite una flexibilidad de enrutamiento masiva entre distintas salas del estudio. Adicionalmente, la inclusión de la tarjeta Thunderbolt 3 garantiza una conexión de banda ancha directa para gobernar la interfaz en estaciones de trabajo nativas (como Ableton Live o Logic Pro) con latencias de ida y vuelta ultrabajas (1.35 ms).

Arquitectura Modular a Prueba de Futuro

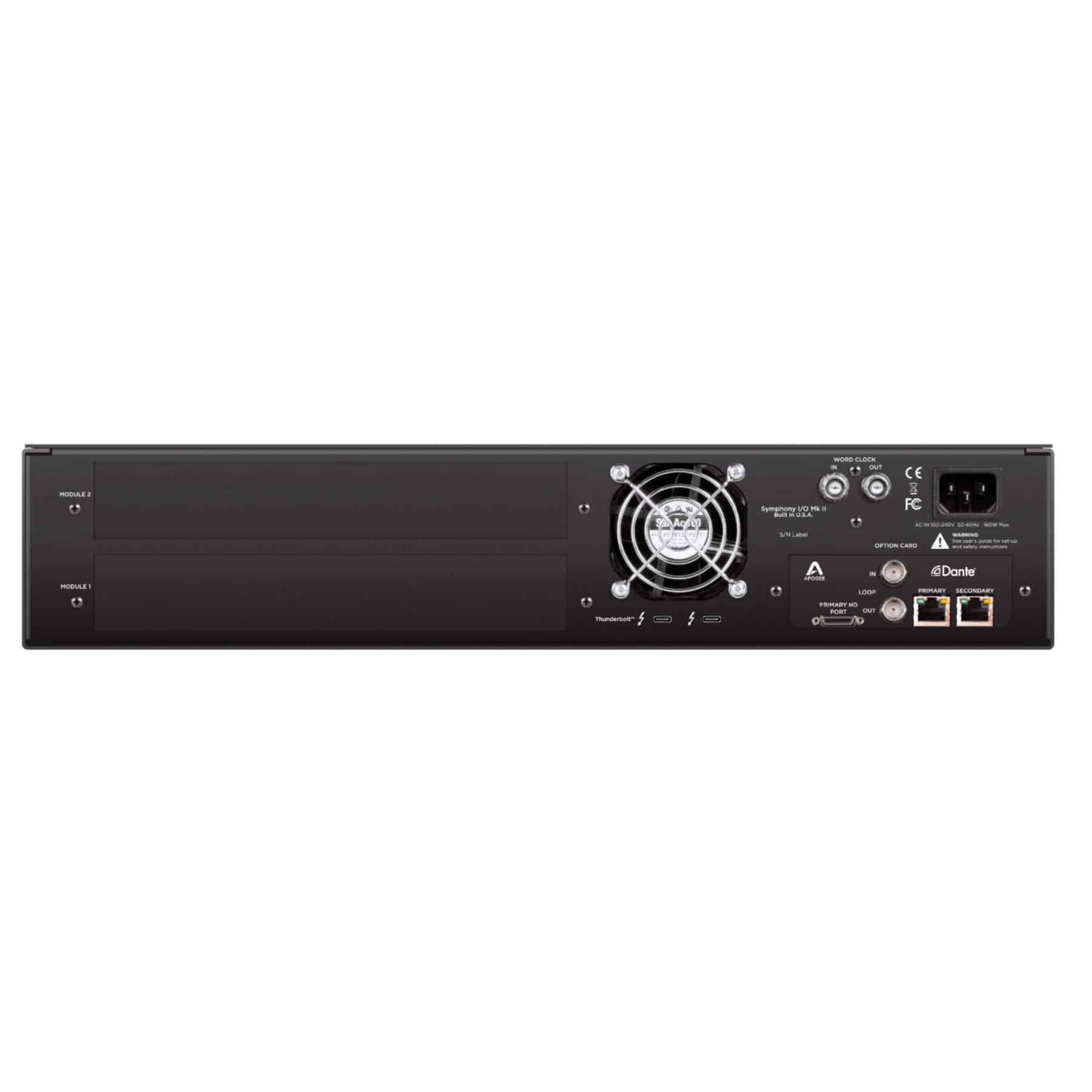

Frecuentemente, el crecimiento del estudio obliga a reemplazar las interfaces de grabación completas. Para contrarrestar esta obsolescencia, el hardware está diseñado en un chasis de rack de 2U con dos ranuras modulares de entrada y salida (I/O).

De esta manera, el usuario puede comenzar con una configuración base de 8×8 o 16×16, y expandir posteriormente el equipo hasta lograr 32 canales de entrada y 32 de salida analógica dentro de la misma unidad. Finalmente, esta escalabilidad protege la inversión del estudio a largo plazo.

Pantalla Táctil Frontal y Control Preciso

Es evidente que la configuración de redes de audio complejas requiere un monitoreo visual claro. Por esta razón, el panel frontal del dispositivo alberga una pantalla táctil TFT de alta resolución. Así, el usuario obtiene acceso inmediato a la calibración de niveles, configuración de reloj (Word Clock), ruteo de señales y medidores detallados de hasta 64 canales simultáneos, todo sin necesidad de abrir el software en la computadora.

Especificaciones Técnicas

¿Por qué elegir el Symphony I/O Mk II (Dante + HD + TB3)?

1. Flexibilidad Absoluta: Es la única interfaz de su clase que permite alternar entre redes de audio sobre IP, plataformas DSP de Pro Tools y DAWs nativos desde un mismo chasis.

2. Estándar de Masterización: Su etapa de conversión digital-analógica (DA) es considerada una de las más transparentes del mercado, ideal para aplicaciones críticas de mezcla y masterización.

3. Escalabilidad Inteligente: Su diseño de ranuras permite actualizar los módulos de entradas y salidas a medida que las necesidades de su consola o patchbay analógico crecen.

4. Control Intuitivo: La pantalla táctil elimina las conjeturas visuales, permitiendo diagnosticar problemas de red o calibrar niveles de operación analógica directamente desde el rack.

Preguntas Frecuentes

• ¿Puedo enrutar audio desde la red Dante hacia Pro Tools HDX?

  Sí. La tarjeta opcional Dante + HD permite integrar la interfaz Symphony a una red de audio sobre IP y, simultáneamente, asignar canales de entrada y salida hacia el motor de Pro Tools a través del puerto Mini-DigiLink, actuando como un puente de red perfecto.

• ¿Necesito cambiar el chasis si en el futuro sale un nuevo protocolo de conexión?

  No. Esa es la mayor ventaja del diseño modular de Apogee. Tanto las tarjetas de entradas y salidas analógicas como las tarjetas de conectividad (Thunderbolt, Dante, etc.) son intercambiables, lo que garantiza que el chasis principal no quede obsoleto.

• ¿La salida de auriculares frontal tiene potencia suficiente para monitores de alta impedancia?

  Completamente. La salida frontal de 1/4″ emplea la tecnología de amplificación Constant Current Drive de Apogee, la cual se adapta dinámicamente a la impedancia de cualquier auricular de estudio, ofreciendo una respuesta de frecuencia plana sin distorsión.

Resumen de Características

• Chasis de conversión AD/DA de nivel insignia en formato rack de 2U.

• Configuración trifásica: Dante, Pro Tools HD (Mini-DigiLink) y Thunderbolt 3.

• Arquitectura completamente modular expansible hasta 32×32 canales de E/S.

• Pantalla táctil frontal TFT a color para control de ruteo, calibración y medición.

• Latencia de ida y vuelta ultrabaja de 1.35 ms mediante conexión Thunderbolt.

• Interfaz de audio sobre IP nativa con el protocolo Dante de Audinate.

• Compatibilidad directa de hardware con tarjetas PCIe Pro Tools HDX y HD Native.

• Etapa de salida de auriculares frontal de 1/4″ con tecnología Constant Current Drive.

• Control de software avanzado mediante la aplicación Symphony Control (Mac).

• Diseñado y ensamblado con componentes de calidad audiófila para máxima transparencia.

Notas de Integración (Ingeniería Tools 4 Media)

“La configuración Dante + HD con Thunderbolt 3 del Symphony I/O Mk II es la piedra angular para instalaciones de alto rendimiento y ruteo avanzado. Mi recomendación técnica: aproveche la flexibilidad del equipo para unificar su estudio comercial. Utilice los puertos Mini-DigiLink para alimentar su sistema Pro Tools HDX principal con latencia determinista en la sala de control A. Simultáneamente, el puerto Ethernet le permitirá distribuir matrices de señal a través del protocolo Dante hacia otras salas de grabación, consolas de monitoreo o sistemas de transmisión en red. Si requiere integrar hardware electrónico o realizar diseño sonoro en un DAW nativo como Ableton Live, la tarjeta Thunderbolt 3 asumirá la carga con un ancho de banda masivo. Además, para las revisiones críticas de la mezcla final, su salida frontal de audífonos de 1/4″ garantiza una amplificación clínica, entregando el nivel y la impedancia exactos a sus auriculares de referencia sin necesidad de conversores o divisores externos.”
