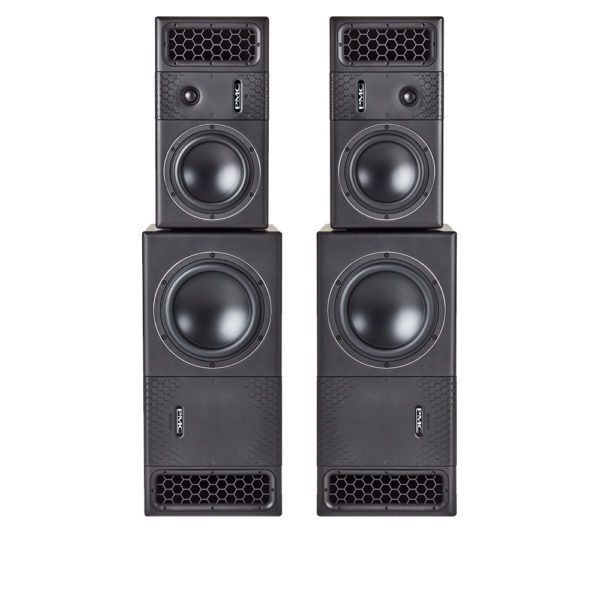

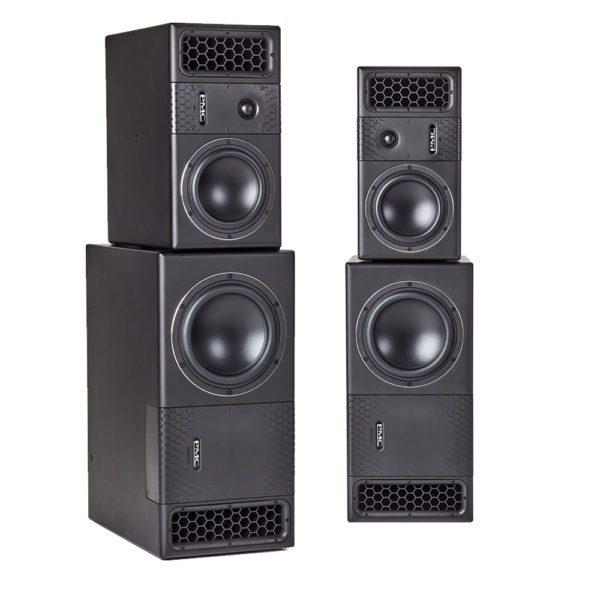

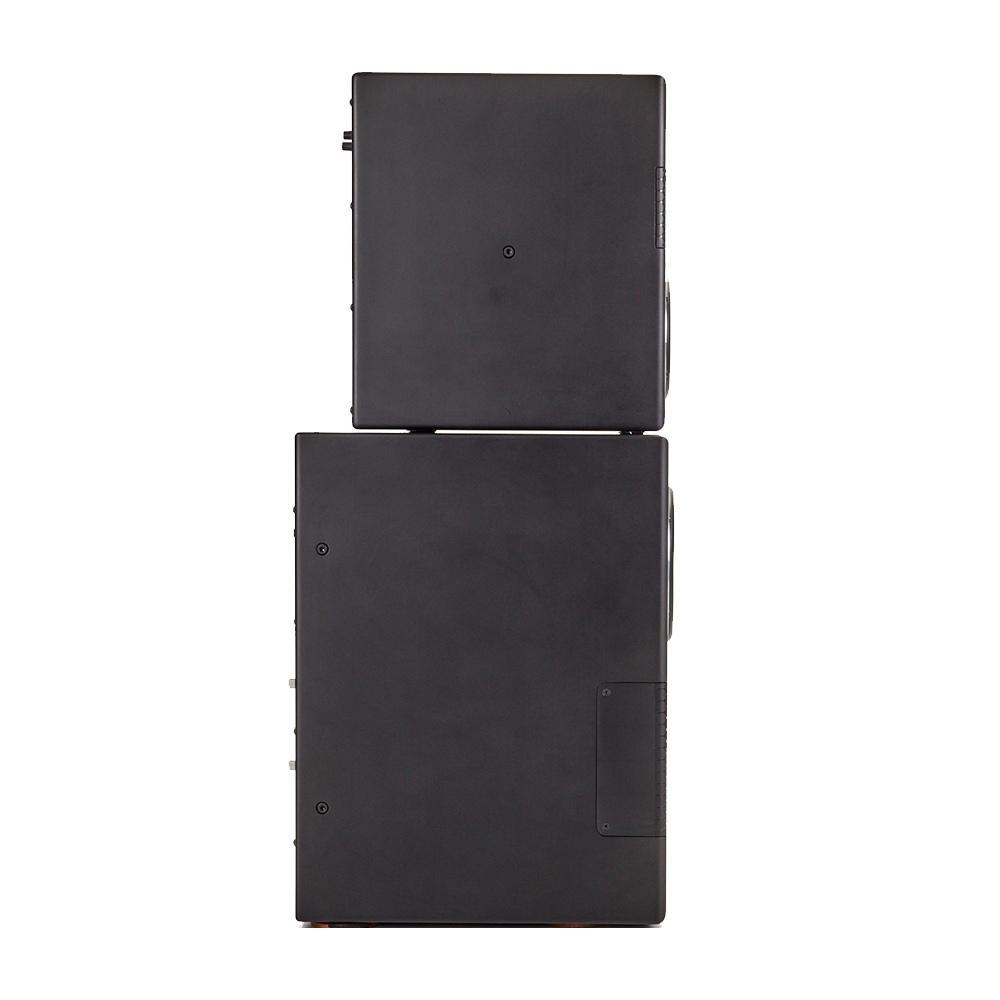

PMC6 XBD

En el caso del PMC6, la respuesta de graves de la combinación de monitores XBD resultante se amplía de 39 Hz a 25 Hz, lo que brinda un rendimiento genuino de monitor de medio campo en una instalación compacta, y el altavoz se convierte en un verdadero diseño de tres vías. Además, dado que el controlador de graves medios ya no maneja las frecuencias de graves más bajas, se reduce la distorsión, se amplía el espacio libre y las frecuencias de rango medio ganan claridad adicional para dar a las voces aún mayor realismo y profundidad.

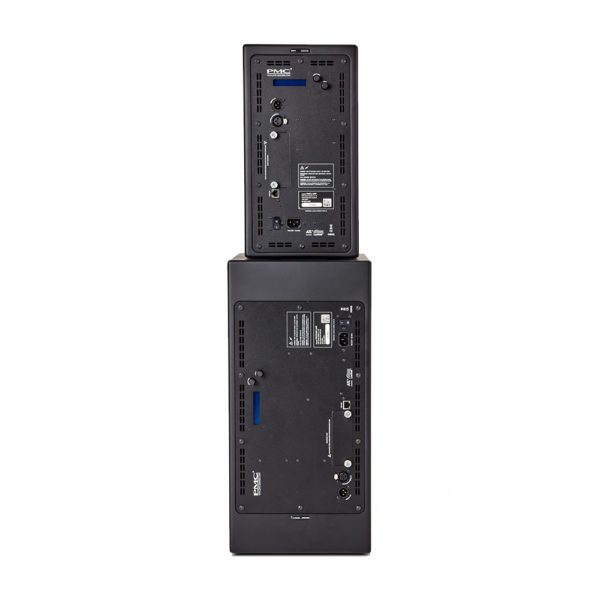

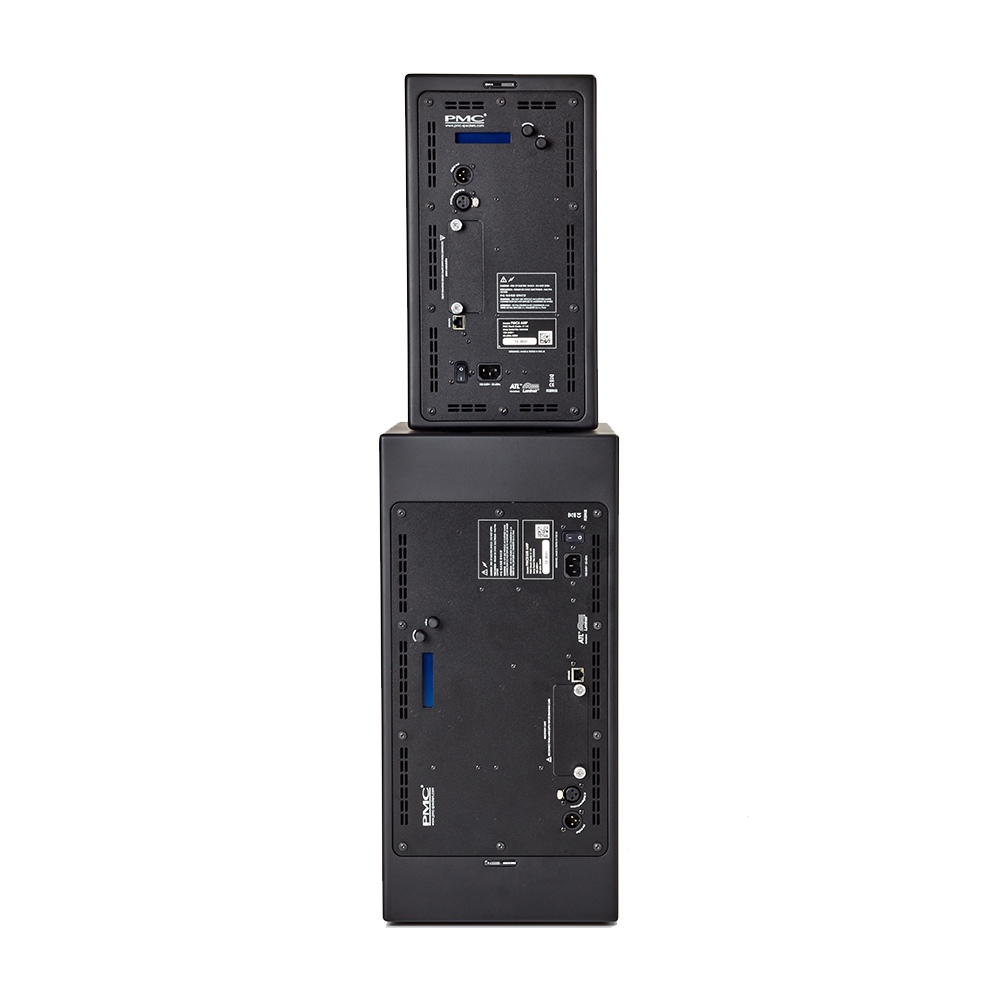

Es sencillo configurar el sistema PMC6 XBD; conecte la entrada directamente al PMC6 y agregue un cable digital AES3 para llevar la salida directa del monitor principal al SUB PMC8. Los dos gabinetes se pueden conectar a una LAN o directamente entre sí a través de sus puertos de red. Cuando selecciona el modo ‘XBD’ dedicado, el DSP combina perfectamente ambas unidades en un único monitor de mayor escala. Se puede realizar una configuración más detallada desde los controles del panel trasero o utilizando el software intuitivo basado en navegador SoundAlign™ a través de la conexión LAN, donde ambos altavoces aparecen como una sola unidad PMC6 XBD cuando están vinculados.

Monitor de referencia de campo medio, activo, de 3 vías y doble gabinete con carga de graves ATL™
Respuesta de frecuencia: 25 Hz – 25 kHz (- 3 dB a 1 m de espacio completo, en el eje)
Amplificadores de clase D de última generación: HF 200W, LF 200W, SUB(XBD) 300W
Entrada analógica/digital AES3 (16/24 bits, frecuencia de muestreo de 18-192 kHz)
Salida digital ‘through’ (AES3 24 bits 96 kHz)
Interfaz de control de red SoundAlign™ para configuración y ecualizador individual o grupal
Sofisticadas opciones de cruce DSP, protección del conductor, ecualizador y retardo/polaridad

SPECIFICATIONS

Tipo	Monitor de referencia de campo cercano activo de 2 vías con controlador LF/MF ATC 150 mm (6″) y tweeter UHF ATC 25 mm
Compatibilidad de unidad matriz	Caja delgada para montaje en pared; versión estándar disponible para montaje en soporte o estante
Longitud efectiva del brazo	242 mm
Respuesta de frecuencia	39 HZ – 25 KHZ (- 3 dB) (@ 1 m de espacio completo, en el eje)
Sensibilidad balanceada	Señal de entrada de +4dBU = 98dB SPL a 1m
Presión sonora continua máxima	106 dB a 1 m (Valor de medio espacio calculado como +3dB a partir de la medición de espacio completo. Entrada no ponderada, ruido rosa de 20-20 kHz (IEC) con 12dB CF durante 2 horas de duración AES2-1984)
SPL máximo momentáneo con música de pico	118 dB a 1 m (Valor de medio espacio calculado como +3dB a partir de la medición de espacio completo. Entrada no ponderada, ruido rosa de 20-20 KHZ (IEC) con 12dB CF durante 2 horas de duración AES2-1984)
Direccionalidad	H +/-60 grados, V +50/-40 grados (-6 dB fuera del eje a 10 KHz)
Aporte	XLR conmutable entre analógico y digital AES3 Entrada analógica – Nivel de entrada máximo de -20/+24dBu (seleccionable) – Impedancia de entrada de 22K ohmios Entrada digital – Señal AES3 de 16/24 bits, izquierda, derecha o izquierda + derecha – Frecuencia de muestreo de 18 a 192 kHz – Impedancia de entrada de 110 ohmios Ranura para tarjeta de expansión – Para futuras actualizaciones de conectividad
Producción	XLR digital AES3 (fijo de 24 bits a 96 KHz)
Red	RJ45 para usar con la interfaz web PMC SoundAlign
Características	Ajuste de nivel (+/-10dB) Orientación (vertical, horizontal, automática) Filtro de paso alto (20 – 200 Hz, 12 dB/Oct) Retardo (0 – 30 ms) Fase (normal o invertida) Filtros de estantería LF y HF (20 Hz – 20 KHz, +/- 10 dB, Q 0.707) Ecualizador paramétrico (5 bandas, 20 Hz – 20 kHz, +/- 10 dB) Preajustes de usuario (3 + valores predeterminados de fábrica)
Latencia	2.4 ms
Potencia del amplificador por canal	BF 1 x 200 Wrms, Alta frecuencia 1 x 200 Wrms
Red eléctrica	Conmutación automática de 100 a 240 V CA, 50 a 60 Hz (IEC C14)
Consumo de energía (inactivo)	35W
Consumo de energía (máx.)	400 W
Dimensiones del gabinete vertical	Alto: 400 mm (15,7″) Ancho: 215 mm (8,5″) Diámetro: 372 mm (14,6″)
Dimensiones del gabinete horizontal	Alto: 215 mm (8,5″) Ancho: 400 mm (15,7″) Diámetro: 372 mm (14,6″)
Peso	11,1 kg (24,4 libras) cada uno
Acabados disponibles	Estudio negro
